电动执行器结构介绍 机械传动机构
终极齿轮减速采用蜗轮/蜗杆传动用可调机械档销限制1/4蜗轮的极限位置。蜗杆螺旋表面经辊压处理以后确保较长的使用寿命。
电机
伺服电机为鼠笼式电机，F级绝缘，防水密封并带内置过热保护装置。
手轮操作
手轮低速旋转，手轮作用于主蜗杆上。
行程限位开关
一个大直径整体凸轮架上包括四个独立可调凸轮。仅用一把螺丝刀即可将凸轮定位于360。圆周上的300个位置中的任何一个上。调整后凸轮会自动锁在调定的位里。锁定机构可避免锁紧螺钉时产生的振动。此行程限位开关具有易于设定、防止振动、精确指示等特点。

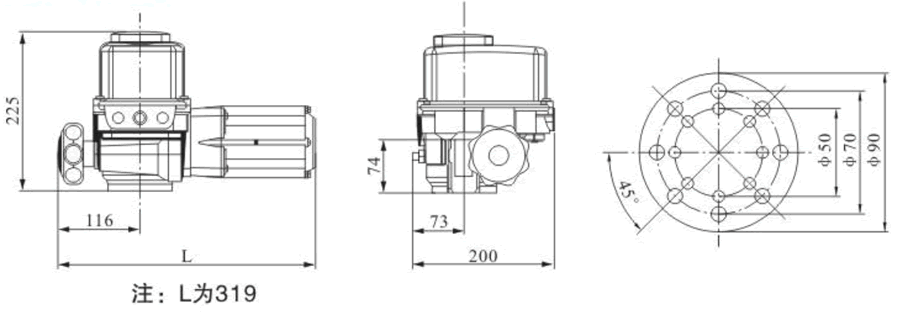

外形尺寸图
主要技术参数
| 项目 | 参数 |
| 型号 | LQZ-06、08 |
| 操作力矩 | 60Nm、80Nm |
| 输出力矩 | 60Nm、80Nm |
| 标准时间/扭矩力 | 30S/100Nm |
| 操作时间 | 6s |
| 工作电压 | AC220V |
| 频率 | 50Hz |
| 连接法兰 | F05/07 |
| 起动电流 | ≤0.7A |
| 电机功率 | 0.03KW |
| 电机转速 | 1500rpm |
| 电机工作持续率 | 30% |
| 转动角度 | 90° |
| 工作环境温度 | -25℃~60℃ |

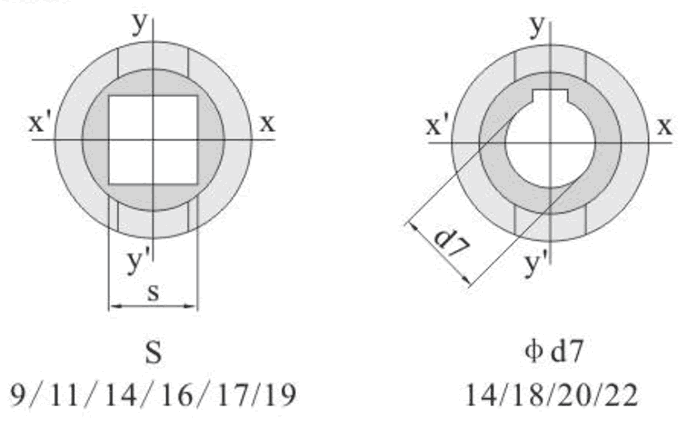

连接轴

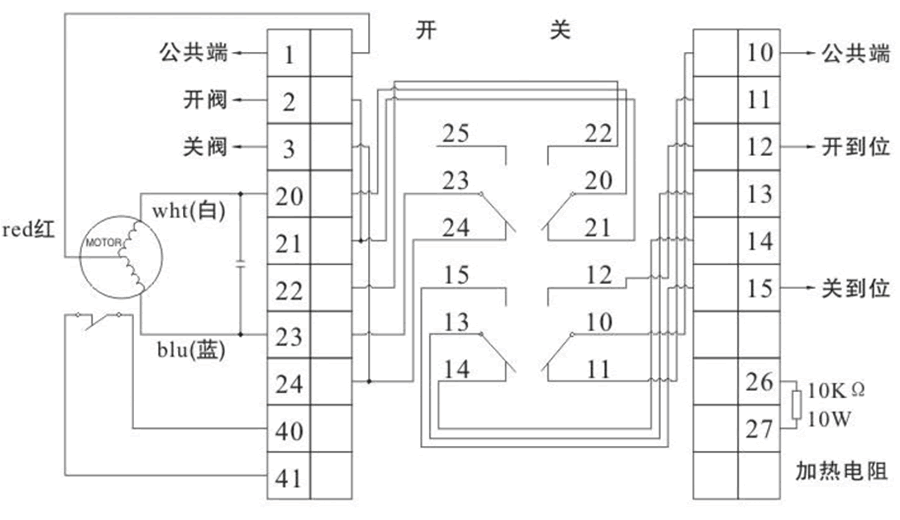

接线图
产品特点 ■体积小、重量轻；
■高可靠性，确保使用寿命；
■阀板材质为不锈钢、高档美观；
■使用方便，调节简便。
